Konventionelle Wirbelstromprüfung in Impedanzebenendarstellung
Das Modul DEFECTOSCOP nutzt alle typischen Parameter eines universellen Wirbelstromprüfgeräts und stellt die Messdaten z.B. in der Impedanzebene dar. Die Liste der verfügbaren Parameter kann im Expertenmodus einfach vom jeweiligen Nutzer angepasst und im Prüfprogramm gespeichert werden. Für einen schnellen und einfachen Start des Moduls können Favoriten definiert werden. Durch einen Wechsel vom Expertenmodus in den Bedienermodus werden die Parameterliste und verschiedene Systemeinstellungen zur Bearbeitung gesperrt.
Optional können dem Prüfprogramm mehrere Frequenzen hinzugefügt werden, sodass parallel in verschiedenen Wirbelstromeindringtiefen geprüft werden kann. Die Farbdarstellung der Frequenzen kann beliebig angepasst werden.

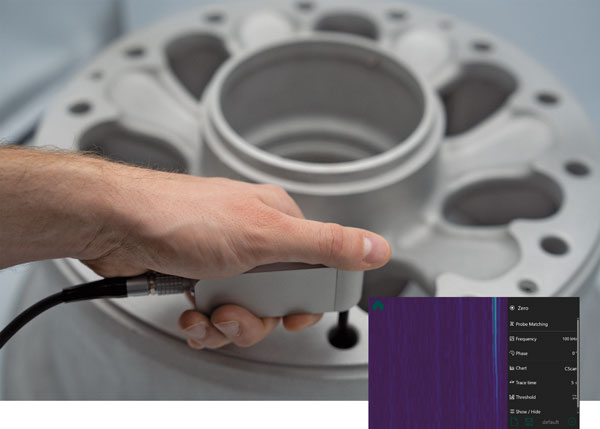

Aufnahmen von rotierenden Bauteilen oder Handrotiersonden können direkt in einem hochaufgelösten C-Scan dargestellt werden. So wird der Prüfbereich einfach bewertet und vollständig dokumentiert. Alternativ können auch die Rohdaten des Wirbelstromsignals aufgenommen und im Nachgang am Arbeitsplatzrechner ausgewertet werden.
Ihre Vorteile im Überblick
- Universelle Wirbelstromprüfung für rotierende und HF-, NF-Anwendungen: Lösen Sie verschiedenste Prüfaufgaben mit eigenen oder von FOERSTER angepassten Sensoren
- C-Scan: Die Daten der Handrotiersonde können in einem hochaufgelösten C-Scan dargestellt werden
- Mehrfrequenzprüfung mit bis zu 8 Frequenzen: Prüfen Sie in einer Bewegung verschiedene Mate-
rialtiefen auf Ungänzen oder reduzieren Sie Störsignale mit dem Frequenzmixing - Nachbearbeitung eingefrorener Wirbelstromdaten: Bearbeiten Sie am stehenden Wirbelstromsignal Parameter wie Gain, Phase, Hochpass- und Tiefpassfilter
- Flexible Sondenwahl: Verbinden Sie verschiedenste Sensoren wie parametrische, transformatorische oder Brückensonden
Technische Daten
| Frequenzbereich: | 4 Hz – 20 MHz einstellbar in 1 Hz Schritten |
| Mehrfrequenzen: | Bis zu 8 Frequenzen parallel Mix von zwei Frequenzen |
| Max. Ausgangsstrom: | 400 mA (peak) |
| Diagramme: | x/y, t, x/y + t, C-Scan |
| Schwellen: | Linie, Kreis, Box, Sektor |
| Freeze-Modus: | Signal einfrierbar: Parameter wie Gain Phase weiterhin veränderbar |
